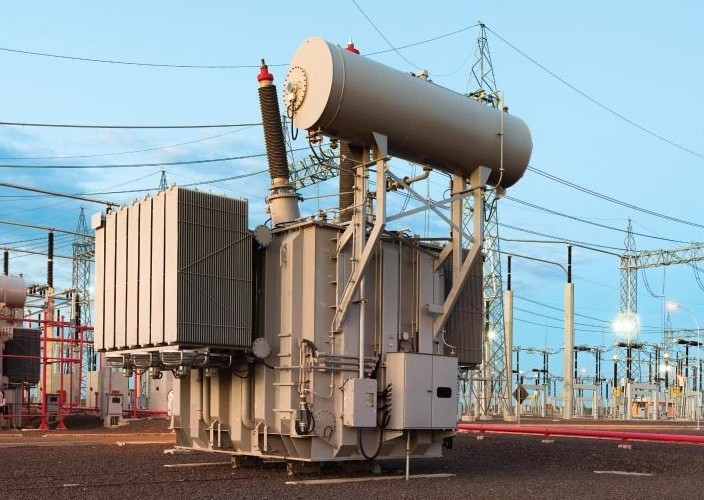

Güneş Enerjisi Santrallerinde Trafo ve OG Hücre Kontrolleri

Güneş Enerjisi Santrallerinde (GES) trafo ve Orta Gerilim (OG) hücre sistemleri, üretilen enerjinin güvenli bir şekilde şebekeye aktarılmasını sağlamakla kalmaz; aynı zamanda sistemin sürekliliğini, güvenliğini ve performansını da doğrudan etkiler. Trafo ve OG hücrelerinde oluşabilecek en küçük arıza, yalnızca enerji üretimini durdurmanın yanısıra ekipman hasarı, güvenlik riski ve ciddi ekonomik kayıplara da yol açabilir. Bu nedenle, düzenli kontrol, bakım ve test süreçleri; santral işletmeciliğinde bir tercih değil, zorunluluk haline gelmiştir.

Sonuç olarak; Güneş Enerjisi Santrallerinde trafo ve OG hücre kontrolleri sadece teknik bir gereklilik değil; yatırımın sürdürülebilirliği ve operasyonel sürecin temel güvencesidir.

OG Hücre ve Trafo Kontrolü Kapsamında;

OG Beton Köşkün Fiziksel Kontrolleri,
Ayırıcı ve Kesicilerin Kontrolü,
Gazlı OG Hücrelerde Gaz Kontrolleri,
Trafo Bağlantı Kontrolleri,
Topraklama Kontrolleri
Fazların Denge durumları kontrol edilmektedir.

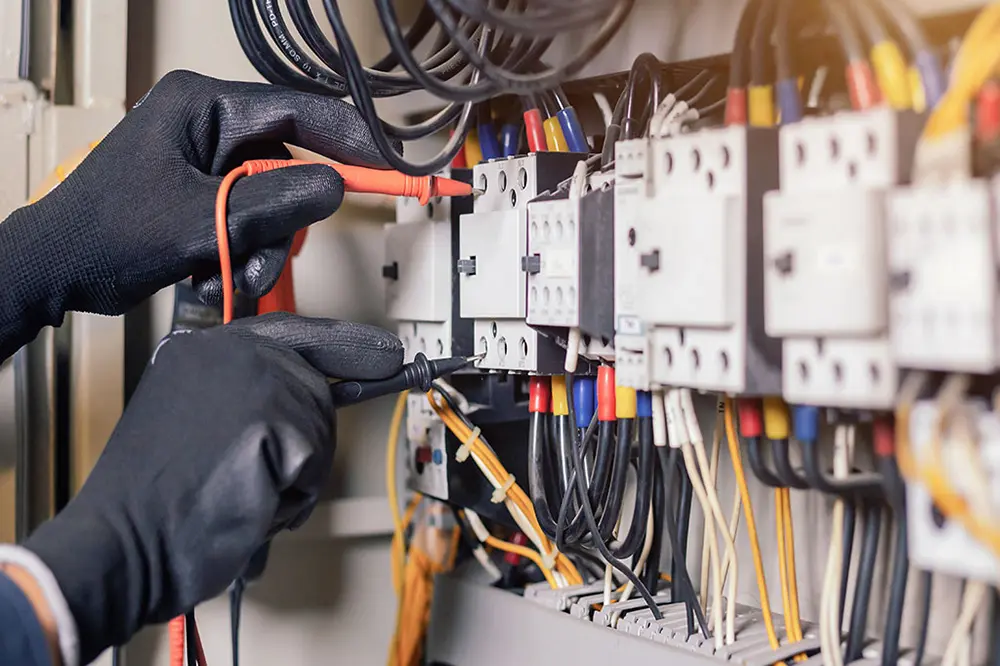

GES Ana Dağıtım Panosu (ADP) Kontrolü

Güneş Enerjisi Santrallerinde (GES) Ana Dağıtım Panosu (ADP), santral genelinde üretilen enerjinin güvenli, dengeli ve kesintisiz bir şekilde dağıtılmasını sağlarken; aynı zamanda sistem koruma ve kontrol fonksiyonlarını da üstlenmektedir. Bu nedenle, ADP üzerinde yapılan denetimler hem operasyonel güvenlik hem de sistem verimliliği açısından hayatî öneme sahiptir.

Gerçekleştirilen kontroller; pano bütünlüğünden bağlantı elemanlarına, termal dengesinden koruma rölelerinin işlevselliğine kadar çok geniş bir alanı kapsamaktadır. Denetimler sırasında pano kapaklarının fizikî durumu, iç bileşenlerin ısıl dengesi, bara ve kablo kesitlerinin projeye uygunluğu, topraklama bağlantıları, etiketleme düzeni, sigorta ve şalter değerlerinin uygunluğu detaylı biçimde incelenmektedir.

Ek olarak; kaçak akım röleleri, Termik Manyetik Şalter (TMŞ) testleri, acil stop kumandası, şebeke gitti–geldi senaryoları ve otomatik yeniden devreye alma fonksiyonları da dikkatle test edilerek sistemin hem manuel hem de otomatik koruma kabiliyeti doğrulanmaktadır.

GES ADP Kontrolleri bağlamında;

Fiziksel ve Elektriksel Kontroller,
Projeye Uygunluk Kontrolü,
Etiketleme ve Tanımlamaların uygunluğu,
Koruma ve Güvenlik Testleri,
Topraklama ve Termal Kontroller gerçekleştirilmektedir.

PV Panel Kontrolleri ve Termal Ölçümler

Güneş Enerjisi Santrallerinde PV paneller, sistemin enerji üretiminde en temel eleman olarak karşımıza çıkmaktadır. Bu nedenle panellerin düzenli olarak denetlenmesi hem performansın sürekliliği hem de güvenli işletme açısından büyük önem taşır.

Saha denetimleri sırasında; panel etiketlerinin mevcudiyeti, yerleşim planına uygunluk, bağlantı elemanlarının fiziksel bütünlüğü, panel yüzeylerindeki deformasyonlar (kırık, çatlak, çizik vb.), kirlilik durumu, konstrüksiyon ve klemp bağlantılarının uygunluğu, tork değerleri, topraklama bağlantıları ve dizi (string) etiketlemelerinin doğruluğu ayrıntılı biçimde incelenir. Bu kontroller hem mekanik hem de elektriksel açıdan sistem bütünlüğünü güvence altına alır.

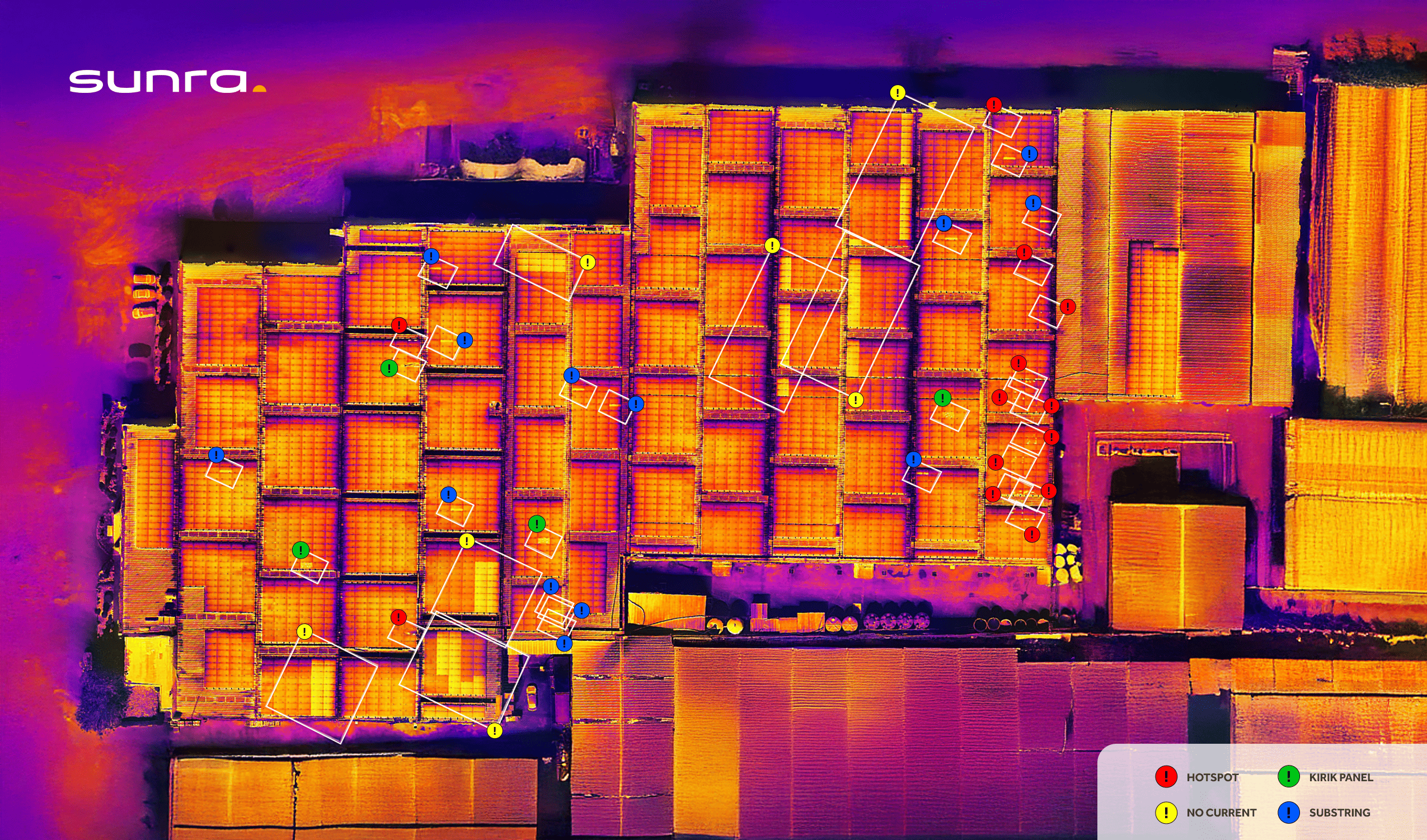

Sözkonusu görsel ve mekanik kontrollerin yanısıra, termal drone ölçümleri de günümüzde en etkili denetim araçlarından biri haline gelmiştir. Termal kameralar ile yapılan havadan taramalar sayesinde, çıplak gözle tespit edilemeyen hotspot (sıcak nokta), by-pass diot arızası, hücre çatlağı, gevşek bağlantı ve string dengesizlikleri net bir şekilde ortaya çıkarılmaktadır. Bu yöntem, üretim kaybına yol açabilecek sorunları erken aşamada belirleyerek hem enerji sürekliliğini korur hem de yangın ve ekipman hasarı riskini minimize eder.

PV Panellerin Mekanik ve Termal Kontrolleri;

Fiziksel ve Görsel Kontroller,
Bağlantı Güvenliği,
Elektriksel Bağlantı ve Topraklama Kontrolleri,
Konstrüksiyon ve Montaj Uygunluğu,
Etiketleme ve Yerleşim Doğrulaması,
Konstrüksiyon ve Montaj Uygunluğu,
Termal Görüntüleme ve Arıza Tespiti.

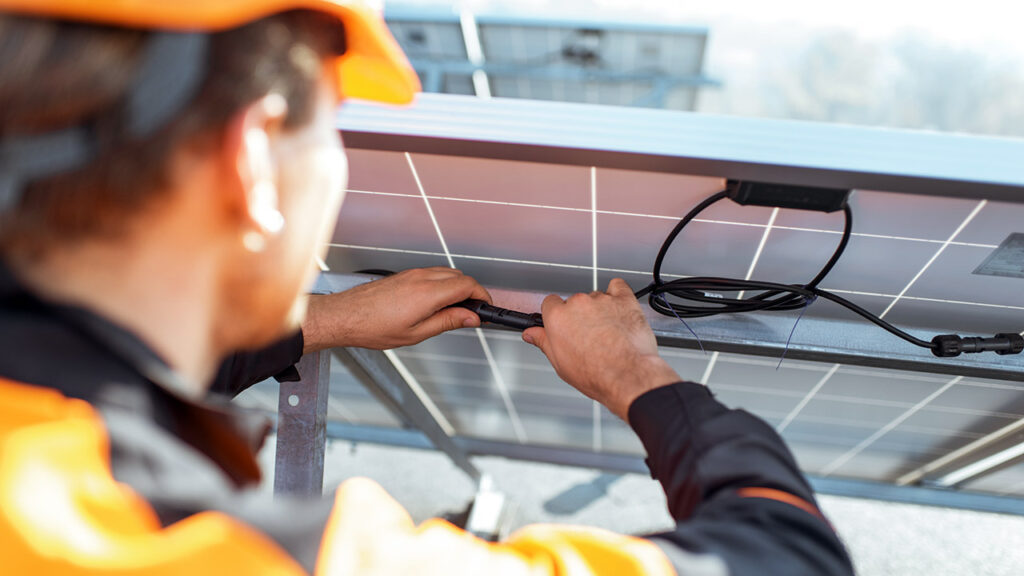

AC & DC Kablo Kontrollerinin Önemi

Güneş Enerjisi Santrallerinde AC ve DC kablo sistemleri, enerjinin panellerden inverterlere ve ardından da şebekeye kadar güvenli bir şekilde iletilmesini sağlayan, en önemli bileşenlerindendir. Bu kablolarda oluşabilecek en küçük bir hata; verim kaybı, gerilim düşümü, izolasyon arızası ve hatta yangın riski gibi ciddi sonuçlara yol açabilir.

Denetimler sırasında hem AC hem de DC hatlarda; kablo kesitlerinin projeye uygunluğu, konnektör bağlantılarının sağlamlığı, zemin mesafesi, reglaj durumu, izolasyon bütünlüğü ve çevresel koruma koşulları (su, nem, UV dayanımı) detaylı biçimde incelenir. Ayrıca, string akım ve gerilim değerlerinin ölçülmesi ile devrelerin aktif olarak enerji iletiminde bulunup bulunmadığı doğrulanır.

Denetimler sırasında hem AC hem de DC hatlarda; kablo kesitlerinin projeye uygunluğu, bağlantılarının sağlamlığı, zemin mesafesi, reglaj durumu, izolasyon bütünlüğü ve çevresel koruma koşulları (su, nem, UV dayanımı) detaylı biçimde incelenir. Ayrıca, string akım ve gerilim değerlerinin ölçülmesi ile devrelerin aktif olarak enerji iletiminde bulunup bulunmadığı doğrulanır.

AC & DC Kablo Kontroller;

Projeye Uygunluk,
Fiziksel Bütünlük,
Bağlantı Güvenliği,
Elektriksel Doğrulama,
Etiketleme ve Düzen.

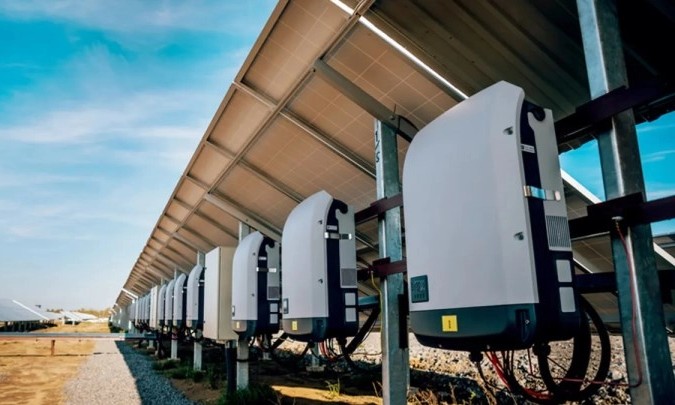

İnverter Kontrolleri

Güneş Enerjisi Santrallerinde, doğru akımı (DC) alternatif akıma (AC) dönüştürerek sistemin verimliliğini ve güvenliğini doğrudan etkilemesi nedeniyle inverterlerin düzenli olarak denetlenmesi hem enerji kalitesi hem de ekipman ömrü açısından kritik öneme sahiptir.

Gerçekleştirilen inverter denetimleri; cihaz etiketlerinin ve görsellerinin uygunluğu, inverter odası veya çevresinin temizlik ve sıcaklık koşulları, montaj ve yerleşim düzeni, fan ve soğutma sistemlerinin çalışırlığı gibi fiziksel kontrolleri kapsar. Ayrıca inverterlerin çalışma durumu, AC kablo kesitleri, reglaj uygunluğu, kablo izolasyon bütünlüğü ve etiketleme düzeni detaylı biçimde incelenir.

İnverter Kontrolleri;

Fiziksel ve Çevresel Kontroller,
Sıcaklık ve Soğutma Sistemlerinin İncelenmesi,
Montaj ve Yerleşim Uygunluğu,
Elektriksel ve Kablolama Kontrolleri,
Gerilim ve Çalışma Aralığı Doğrulaması.

Mekanik Kontroller

Güneş Enerjisi Santrallerinde mekanik yapı; panelleri, kablolamayı ve tüm elektriksel ekipmanları taşıyan temel altyapıyı oluşturur. Bu yapının güvenliği ve dayanıklılığı, santral performansını ve uzun ömürlülüğünü doğrudan etkiler. Bu nedenle mekanik kontroller, yalnızca yapısal bütünlüğün korunması açısından değil, aynı zamanda elektriksel güvenlik, işletme sürekliliği ve çevresel dayanıklılık açısından da kritik öneme sahiptir.

Denetimler kapsamında; aşık, kiriş ve kolon bağlantılarının fiziksel bütünlüğü, montaj vidalarının tork değerleri, deformasyon, paslanma, eğilme veya kayma durumları, kaplamaların uygunluğu, tasarım kapasitesine göre yük dayanımı ve kablo tavalarının taşıma kapasitesi detaylı biçimde incelenir. Ayrıca, kablo tavalarının sabitliği, kablo düzeni ve keskin kenar temasları gibi unsurlar da detaylı bir şekilde kontrol edilir.

Mekanik Kontroller;
